Introduksjon til depotområde og systemarkitektur:

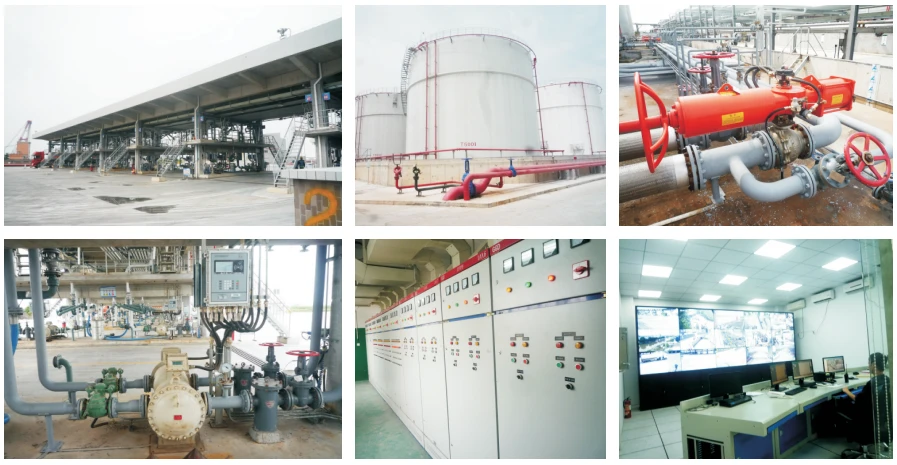

LPG-tankfarmen er LP-lagringsbasen til Hong Kong NewOcean Energy i Zhuhai, som har 9 sfæriske tanker og 8 horisontale tanker med en total kapasitet på 35,000m3. Den er delt inn i to deler: stort tanklager og tappeområde, og det er utstyrt med en selvbygd terminal på 10,000-tonnasje.
Hele systemet tar i bruk åpen distribuert systemarkitektur for å oppnå "desentralisert kontroll, sentralisert styring og informasjonsdeling", og det inkluderer spesifikt:
Undersystem for måling av tankkapasitet
Bruk høypresisjons radarnivåmåler fra EMERSON Company, KORHNE og E plus H Company og TANKMASTER-programvare for beregning av tankkapasitet.
Undersystem for overvåking og styring av datainnsamling
Tankanleggsterminalen bruker GE 90-serien kontroller, 1 sett med prosess I/O, 2 sett med GE øvre datasystem og GE CIMPLICITY HMI industriell konfigurasjonsprogramvare.
Prosesskontrollinstrument
Bruk elektrisk avskjæringskuleventil importert fra Japan, 3051-sender, nivåbryter og EMERSON massestrømsmåler, etc.
Undersystem for brannalarm
Fire alarm system bruker Beijing Lida brannalarm knapper og kontrollere; alarmsystem for brennbar gass bruker ES2000-seriens produkter fra Shenzhen ExSaf Company.
Overvåking og styring av oljemottak og -levering
Bruk AWZC-seriens lastestyringssystem og programvare; utstyr som støtter stedet inkluderer: EMERSON massestrømsmåler, EMERSON 788 numerisk kontroll elektrohydraulisk ventil og ESD oljeoverløpsbeskytter, etc.
System for deling av nettverk og fjerntjenester
Nettverk sammenkobling med tollvesenet og overføre tilsvarende sanntidsdata til tollovervåkingssystemet.
Overvåkingsbilde
Tankoversiktsdiagrammet som nedenfor viser tankparametere for hele tankanlegget og status for lagringskapasitet:
Generell plan for tankfarm
Bilde for LPG-proporsjonering & frekvensomformingsregulering og C3 & C4-proporsjonering & omformertrykkregulering og -innstilling er som nedenfor:
Bilde av proporsjonering og regulering
Terminalstatusovervåkingsbilde som nedenfor viser på/av-status for terminalventiler og lasting og lossing:
Terminalovervåkingsbilde
Overvåkingsbilde for brennbar gassstatus som nedenfor viser konsentrasjonsverdien for brennbar gass i hvert område og alarmstatus:
Overvåkingsbilde for brennbar gass
